QE 波函数和电荷密度读取及后处理

1.波函数和电荷密度读取

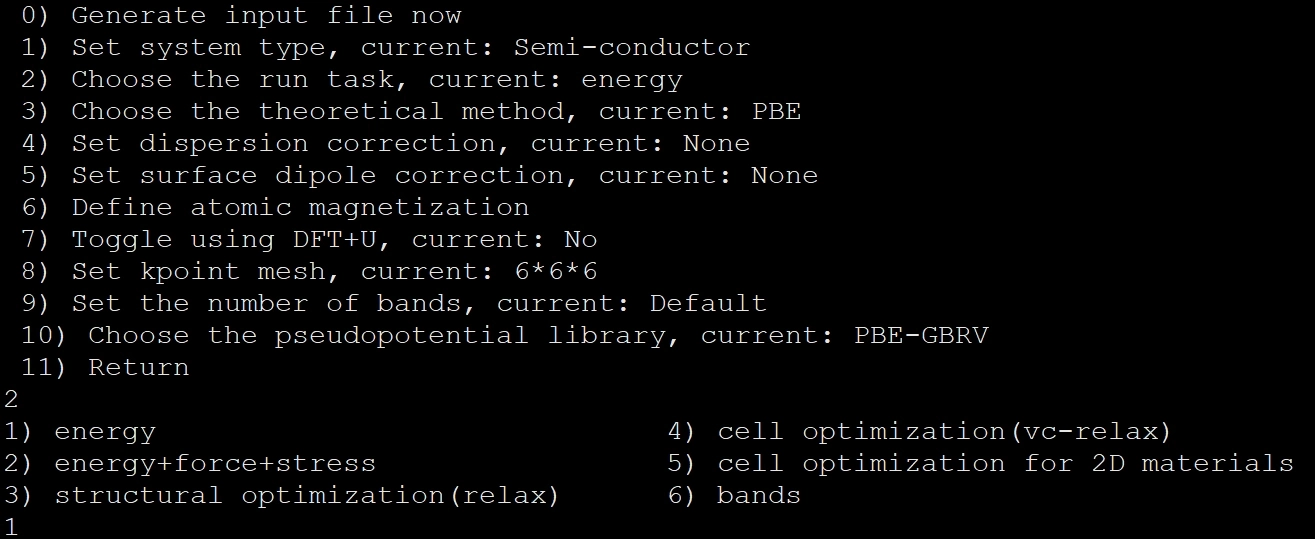

• 使用 QEtoolkit.sh 脚本，并将计算任务类型设置为计算 Energy。

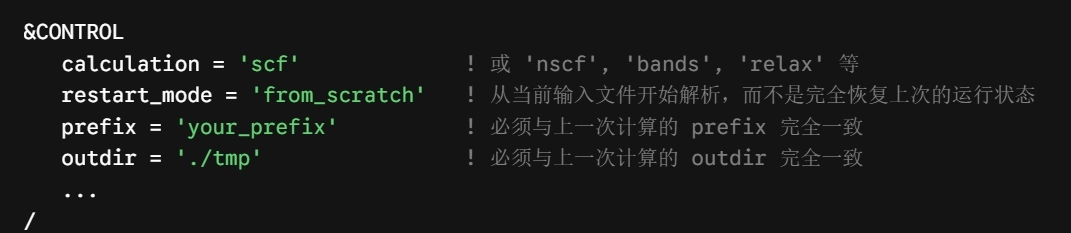

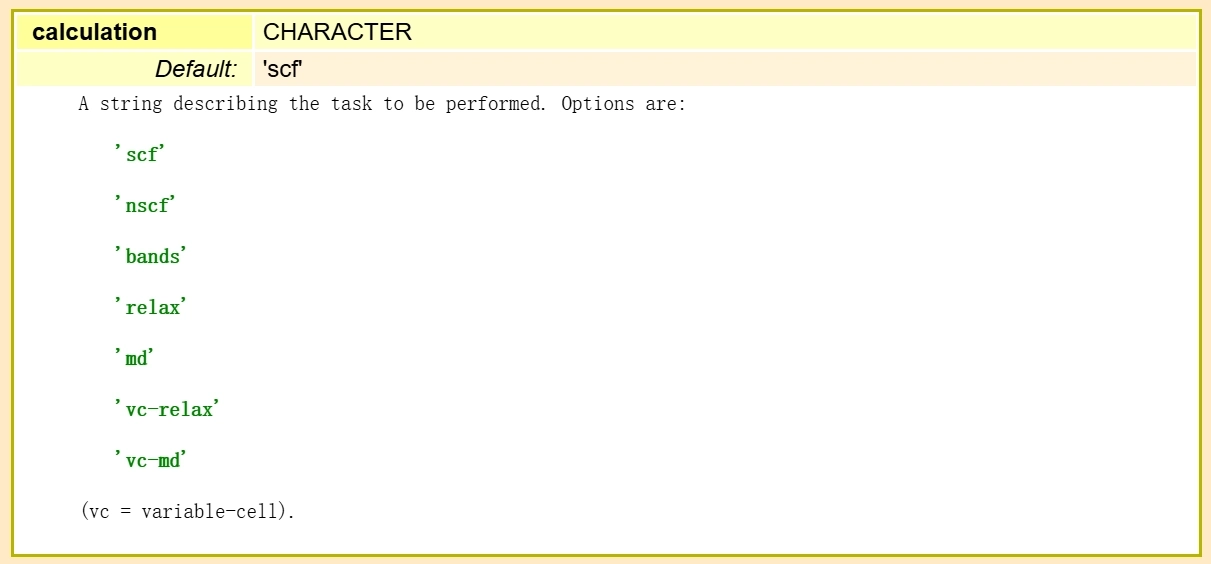

这里主要是为了将 .in 输入文件中的 CONTROL 中的 calculation 参数设置成 'scf' ，执行手册中的自洽计算

• 计算时读取已有的波函数和电荷密度设置：

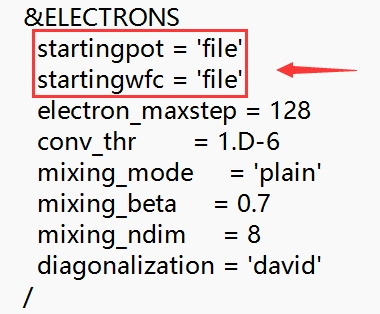

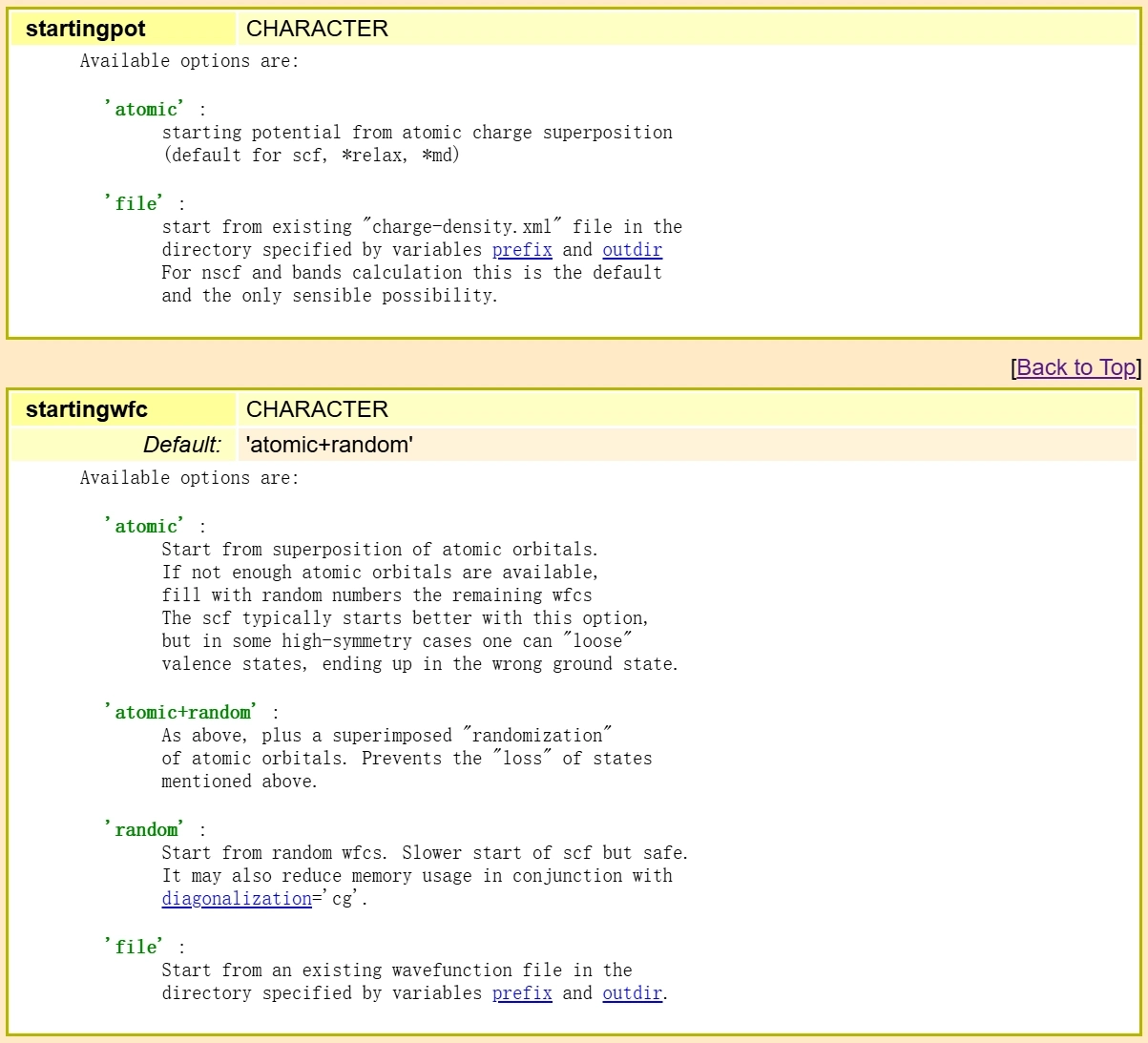

需要在 ELECTRONS 中设置这两个参数，分别是 startingpot 和 startingwfc 分别设置波函数和电荷密度的来源

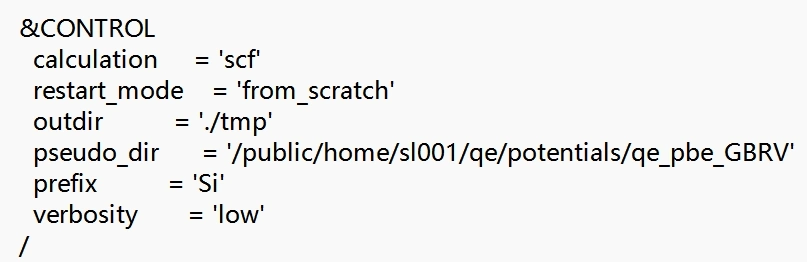

在 CONTROL 中的 prefix 和 outdir 设置成目前计算任务所需的波函数和电荷密度的保存路径，最快的处理方法是直接把想要读取电荷密度和波函数的文件夹复制到当前任务的文件夹下，然后 .in 文件中的这两个参数和上次保持一致即可。

---

2.计算后处理

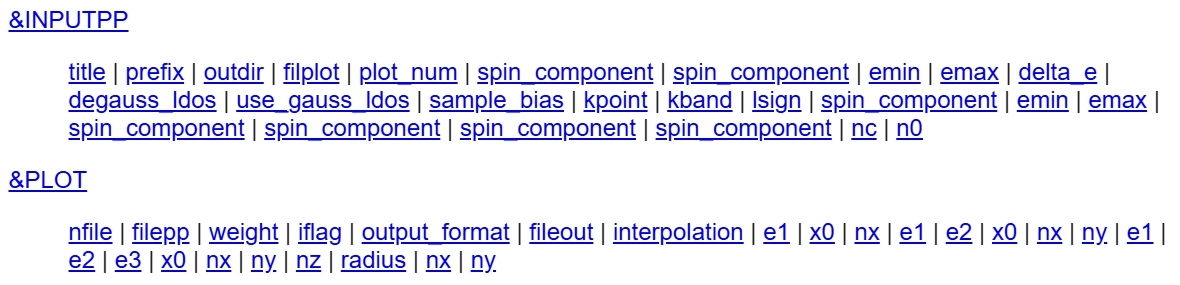

该文件输入文件主要由两大部分组成，分别为 &INPUTPP 和 &PLOT

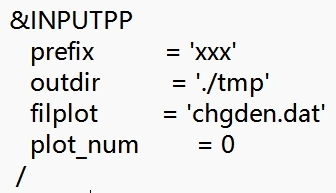

• &INOUTPP 主要由以下构成：

其中 prefix 与自洽计算的任务设置的名字一样，即计算前缀，filplot 是提取的数据保存的文件名。plot_num 是提取的物理量类型，为 0 表示提取总电荷密度。

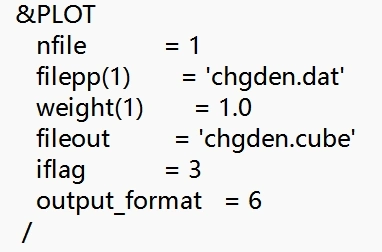

• &PLOT：

nfile：处理的 filplot 产生的文件个数，如果是指针对目前一个体系而言，想要提取他的数据，直接用 1 即可
filepp() = ''：括号里面填 filplot 产生的文件排序，然后 '' 后面填对应的 filplot 产生的文件名
weight() = 数值：这个决定不同 filplot 产生的文件的权重
iflag：用于设置输出的维度，3 表示 3 维，一般用这个值即可
output_format：输出文件的类型，5 和 6 都行，都可以用 VESTA 打开，6 表示输出 Gaussian 的格式文件，当输入是 5 的时候，把 fileout 改成 .xsf 文件
fileout：设置输出文件名

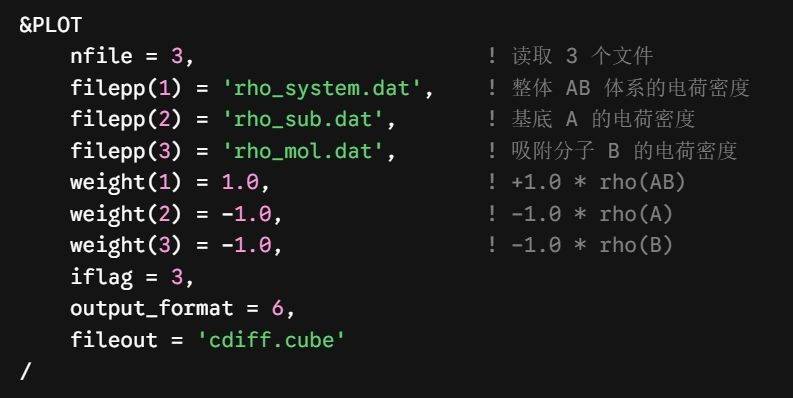

• 多文件例子：

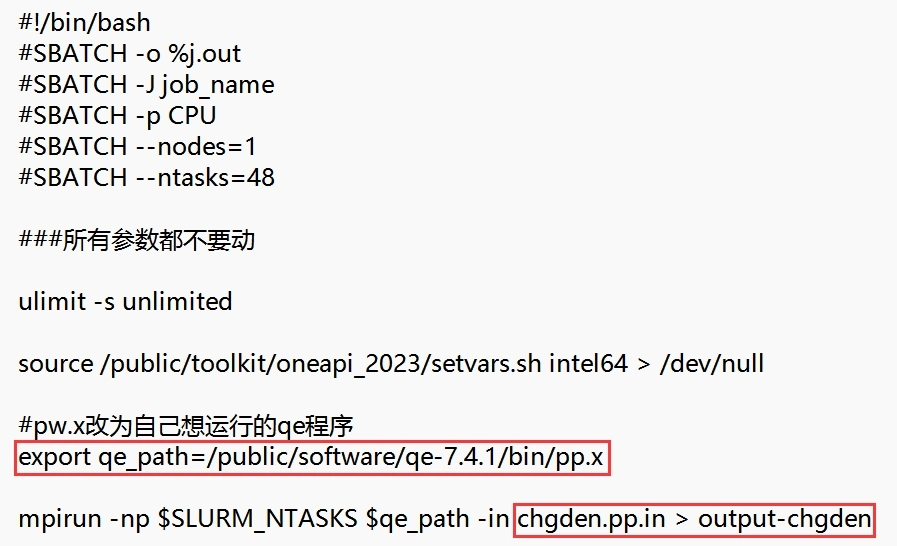

• 后处理提交任务脚本更改：

---

3.QEtoolkit 脚本生成 pp.in 后处理输入文件

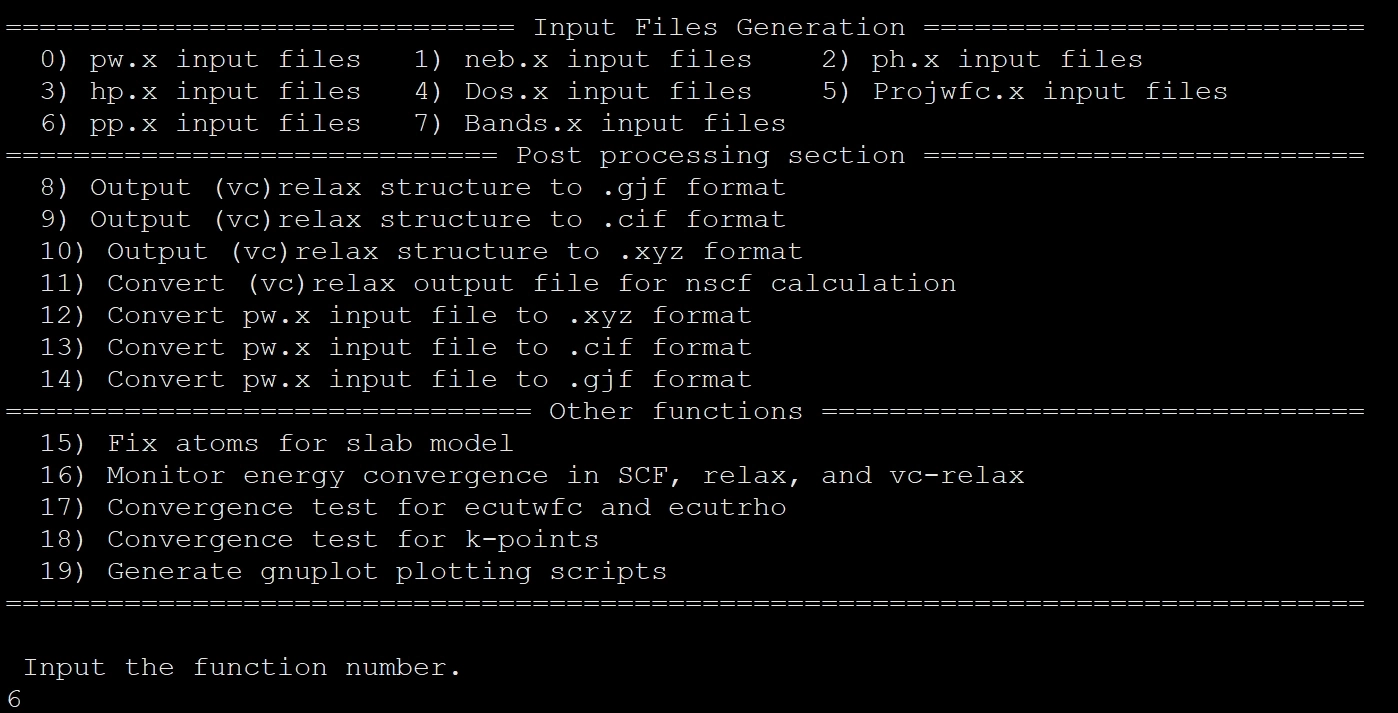

• 脚本界面输入 6 启动输出 pp.in 输入文件：

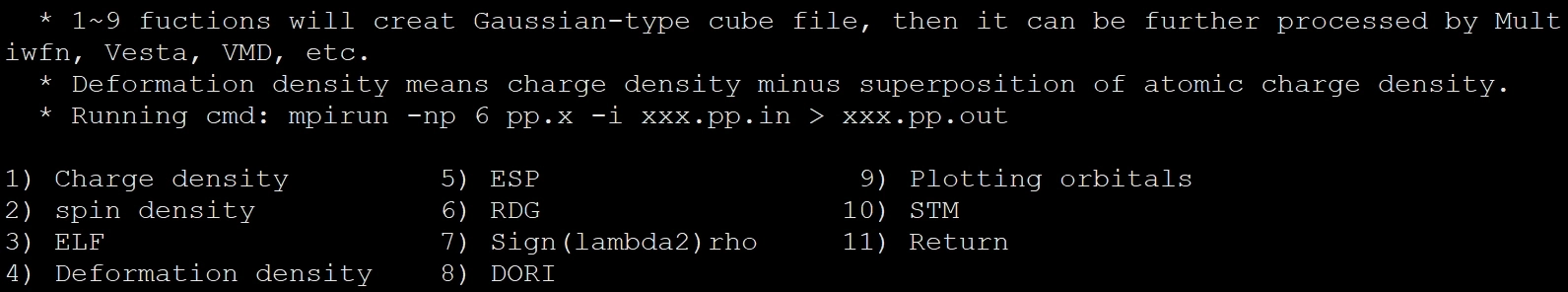

• 选择所要进行的后处理任务：
