反激开关电源器件选型
关键器件选型

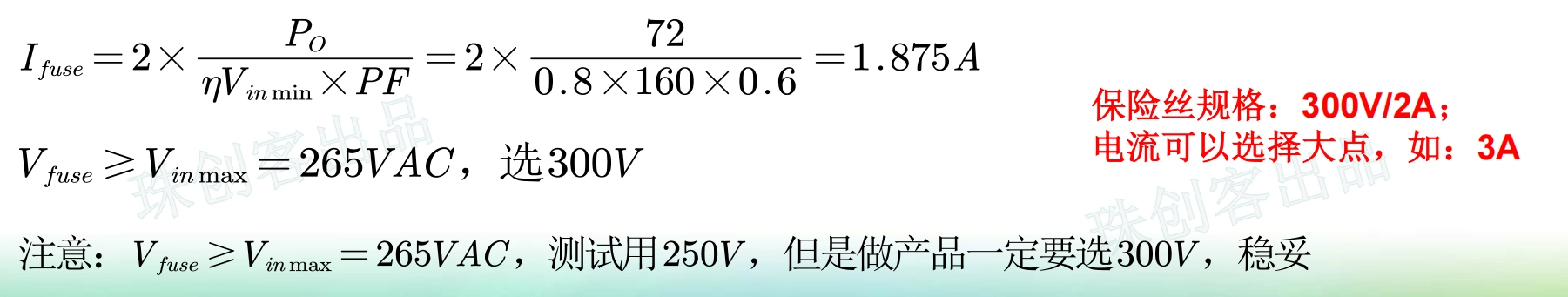

1.保险丝
- 300V/3A 延迟性的
- Ifuse 为保险丝电流有效值

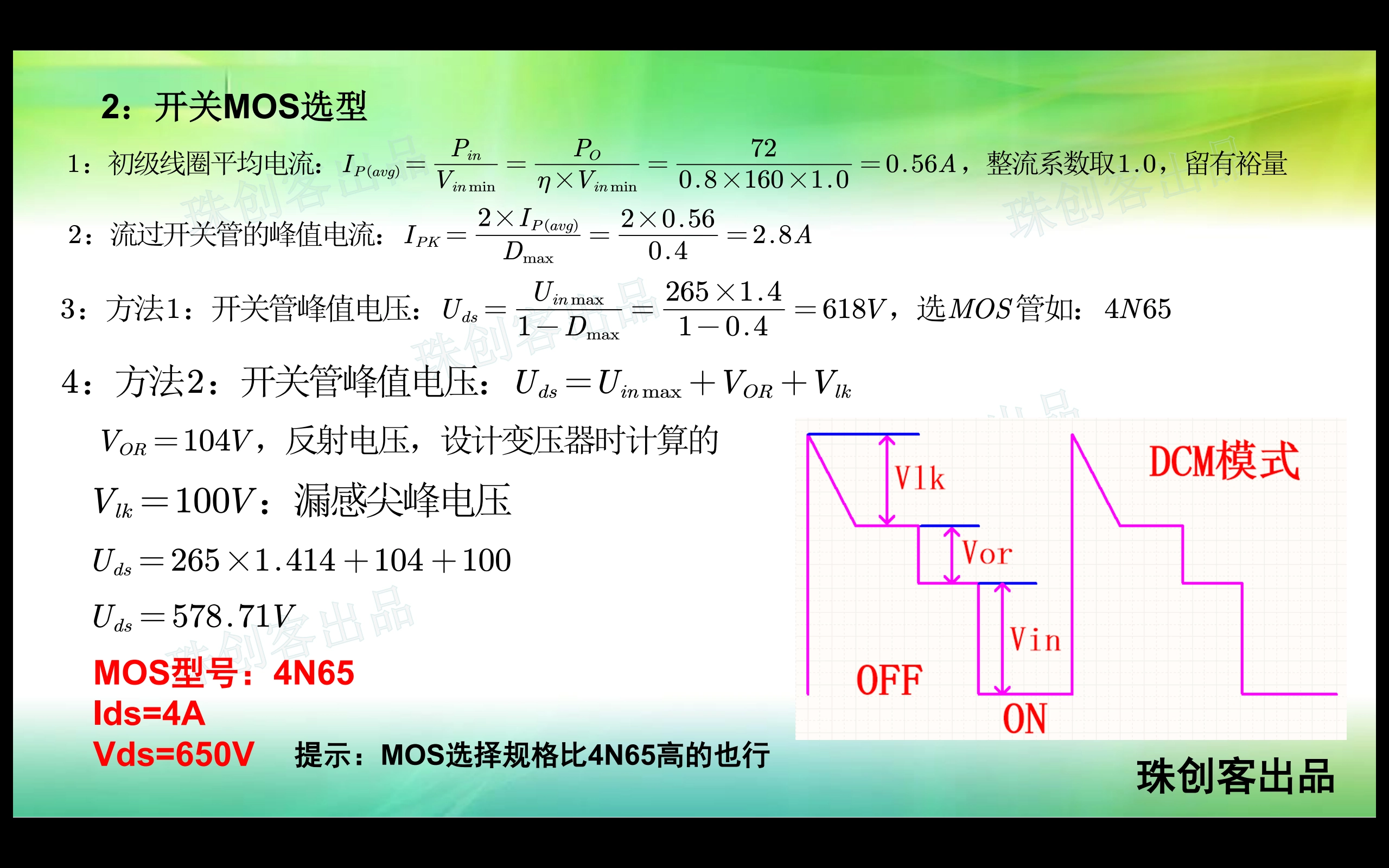

2.开关 MOS 管
- 4N65 4A 最大电流，650 Vds 耐压

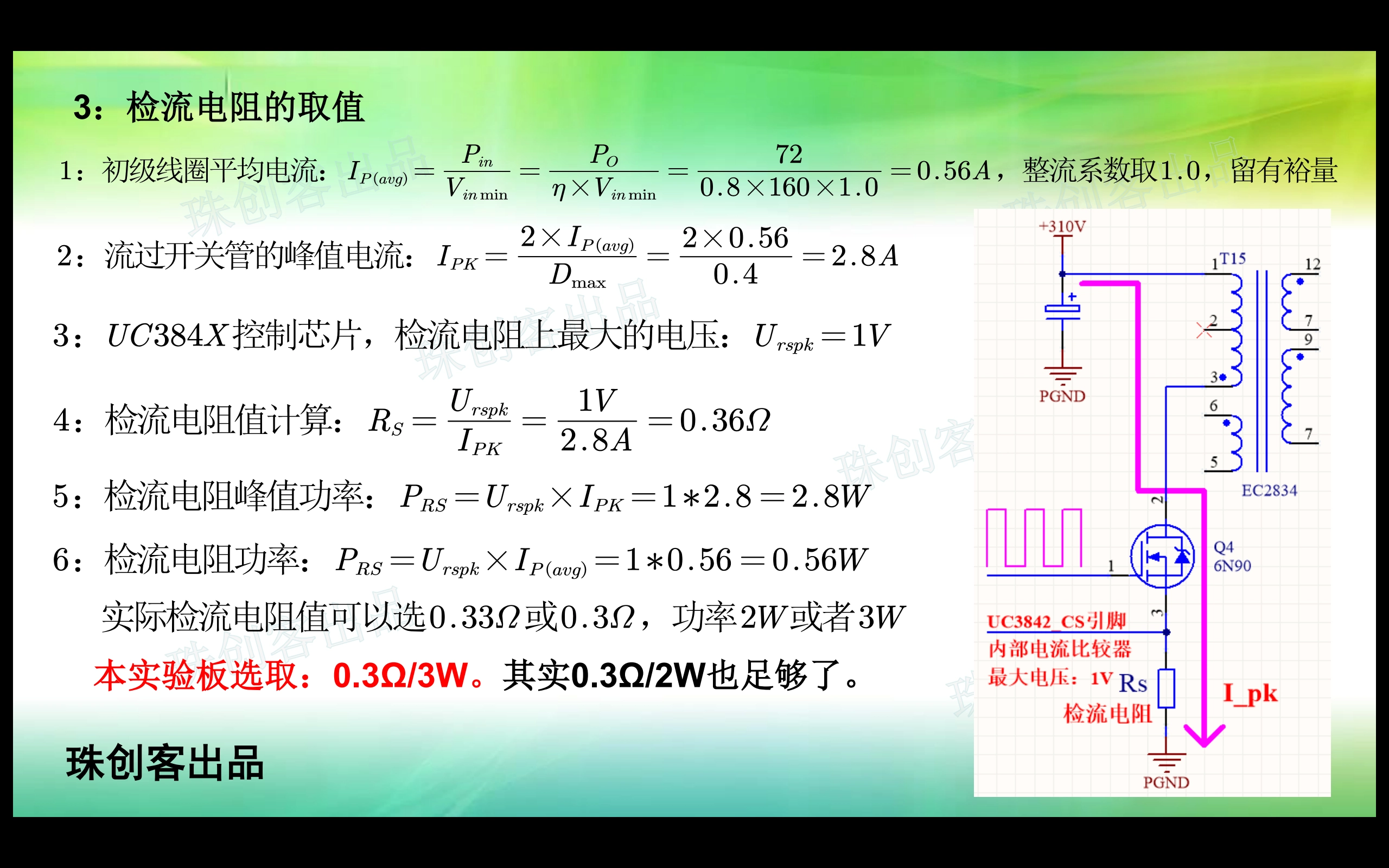

3.检流电阻
- 0.3Ω/3W

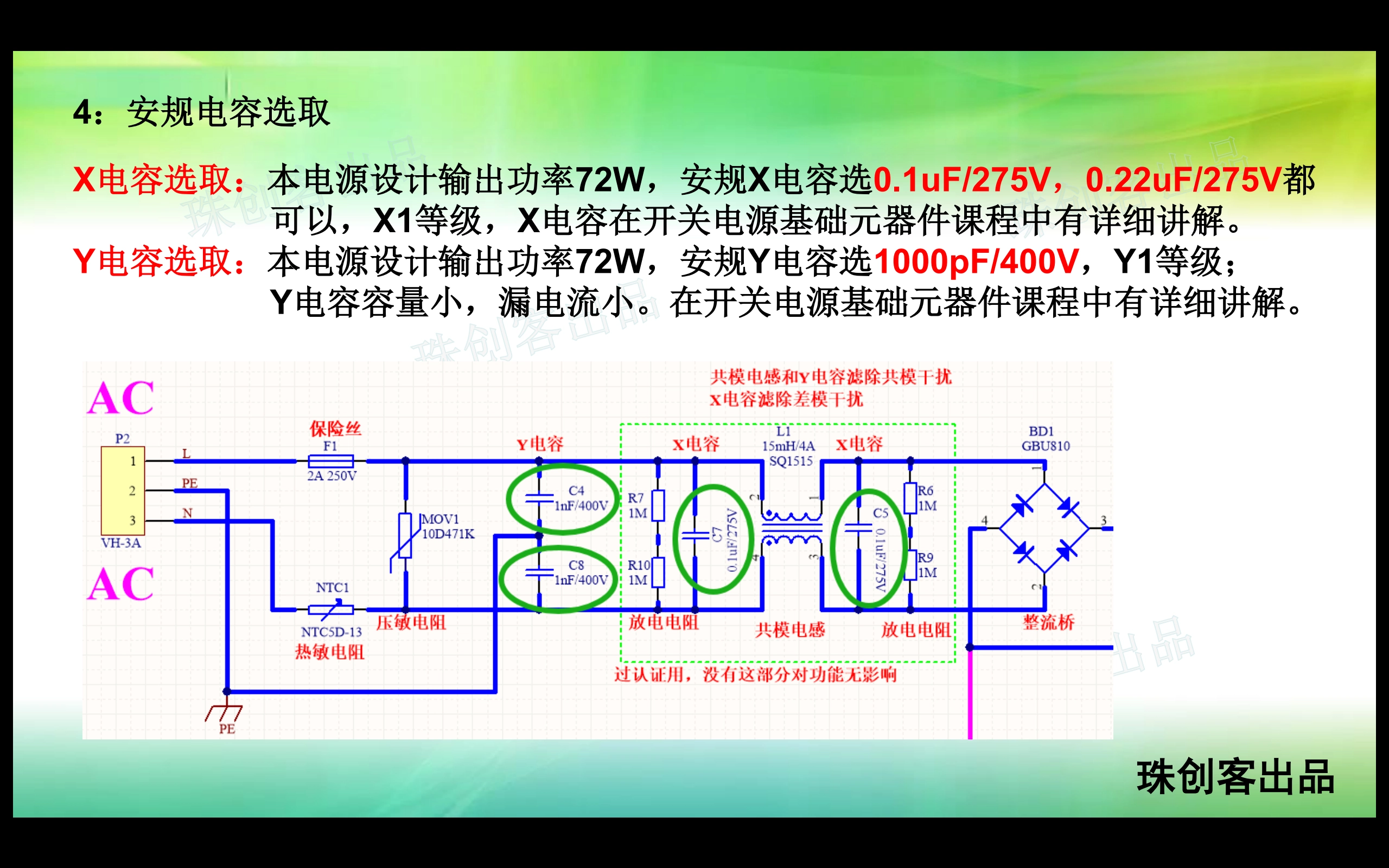

4.安规电容
- 安规 X 电容：0.1uF/275V X1等级
- 安规 Y 电容：1000pF/400V Y1等级

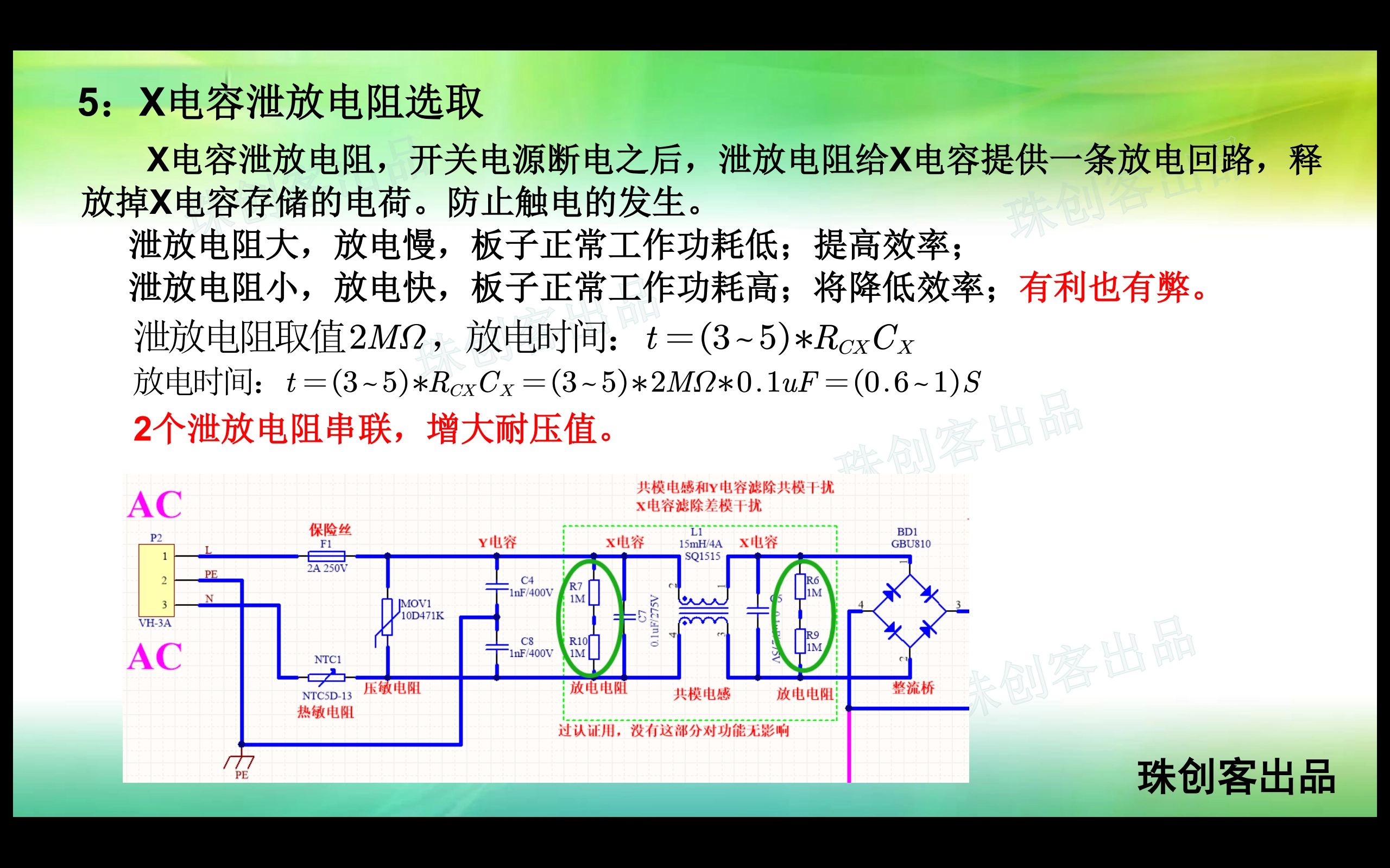

5.X 电容泄流电阻
- 1MΩ 两个串联

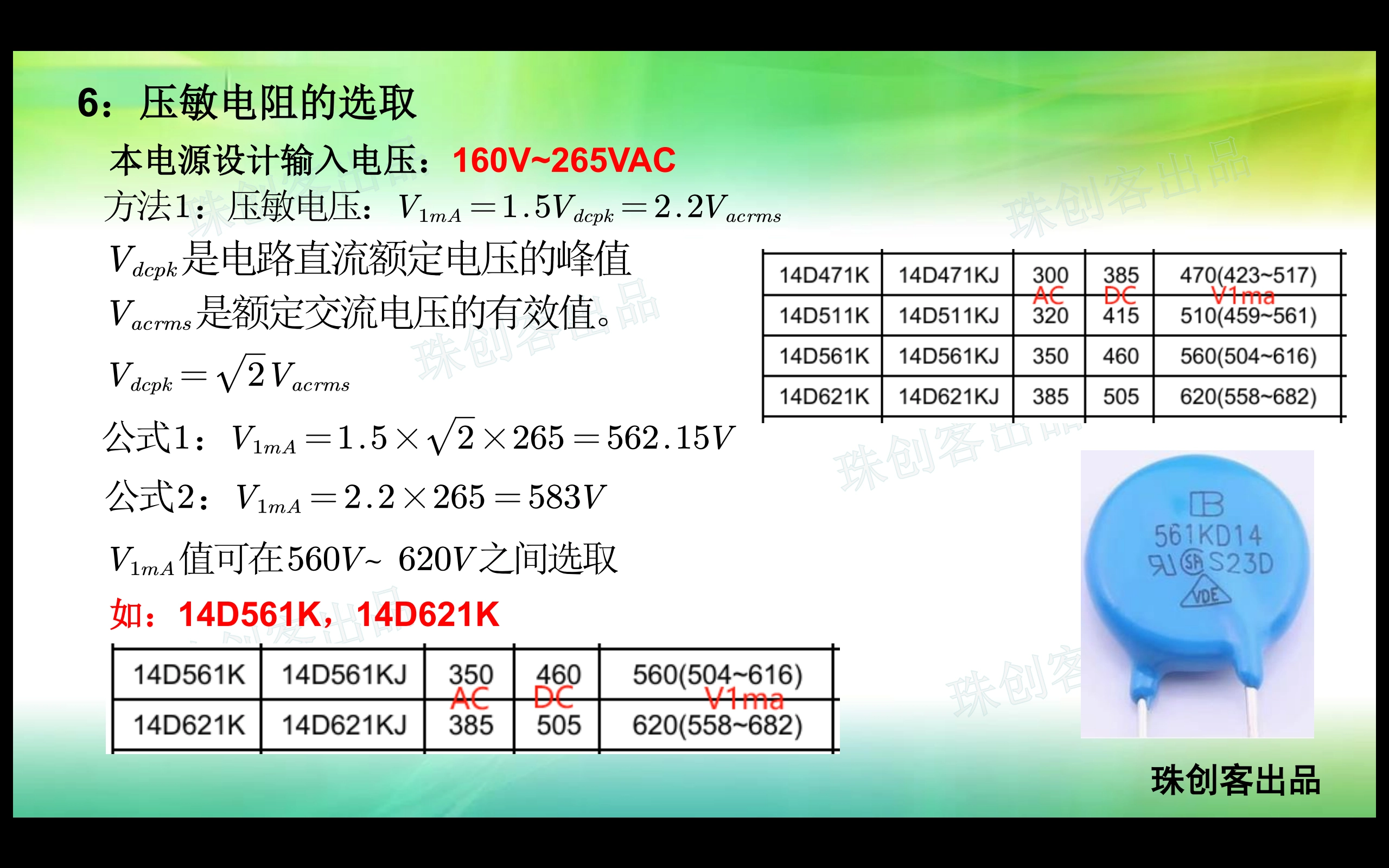

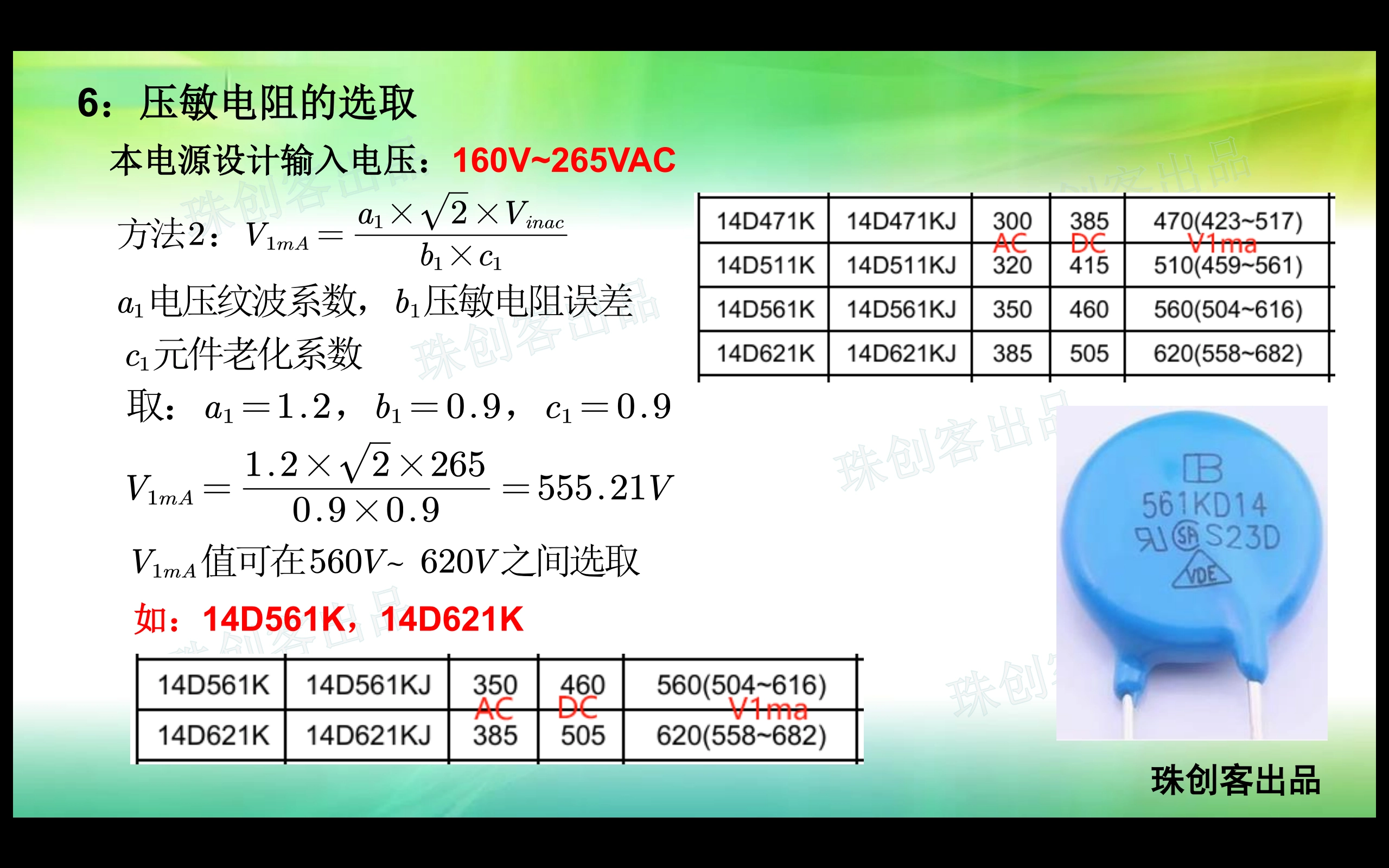

6.压敏电阻
- 14D621

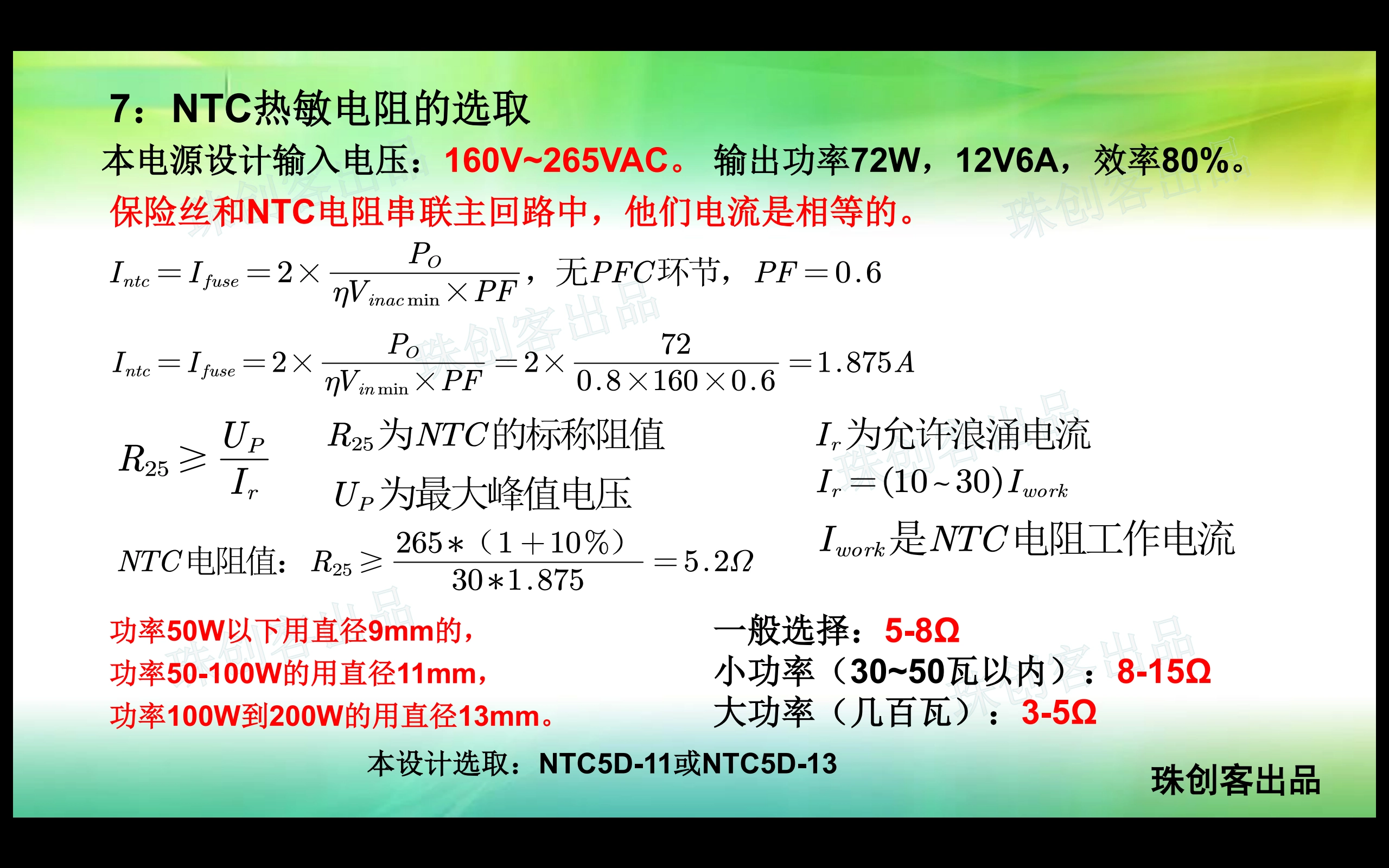

7.NTC 热敏电阻
- NTC5D-11

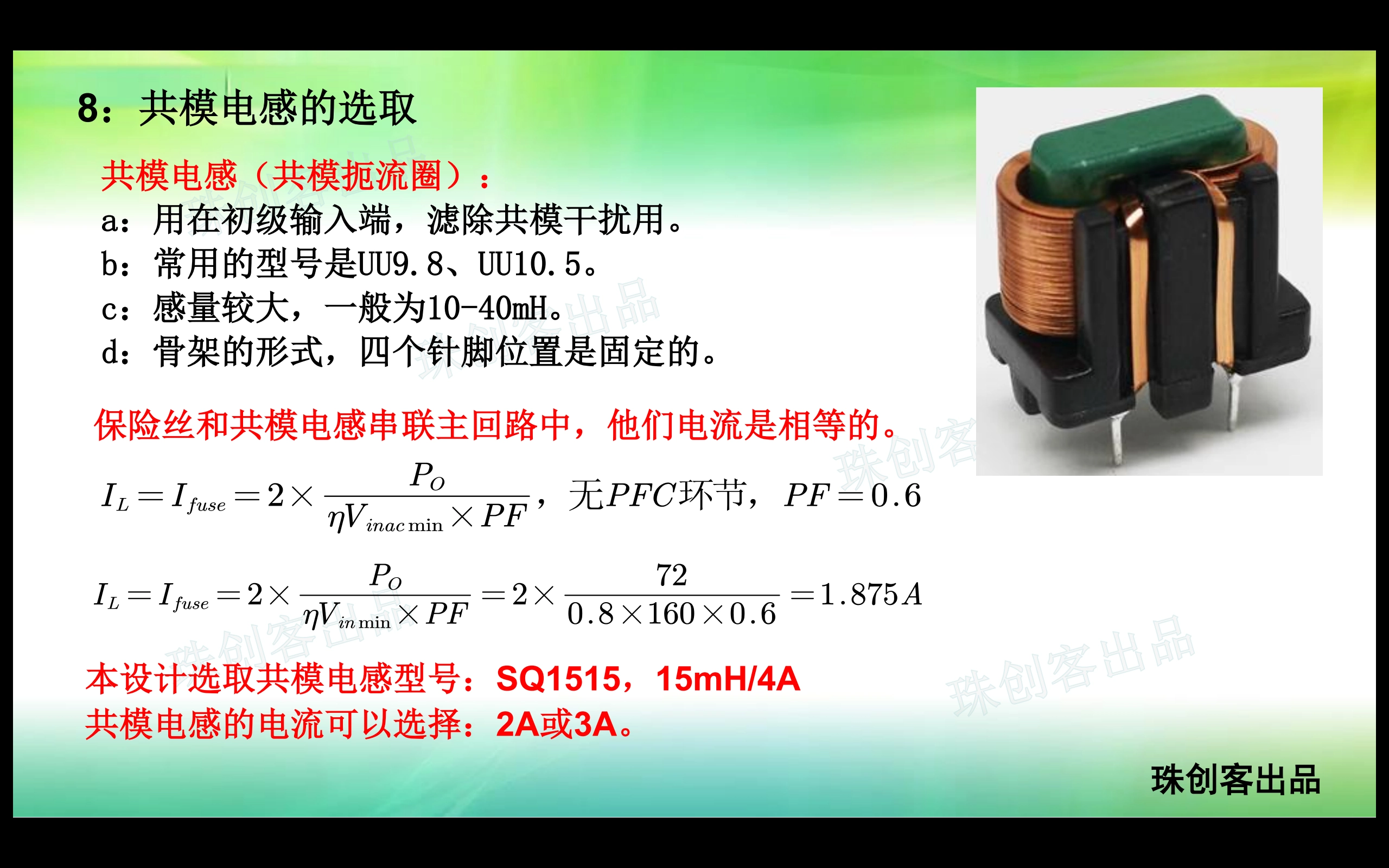

8.共模电感
- SQ1515，15mH/4A

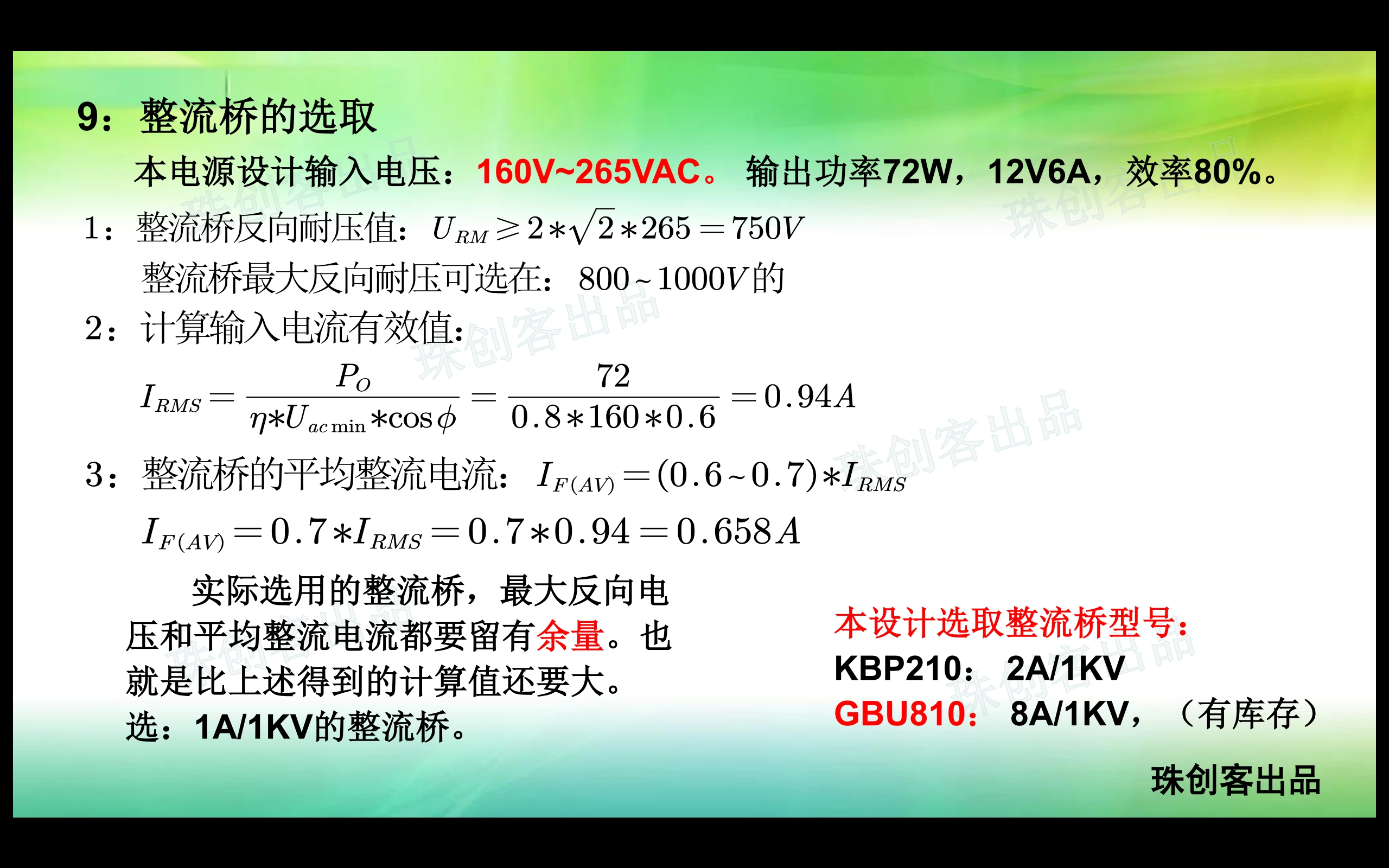

9.整流桥
- 2A/1KV KBP210

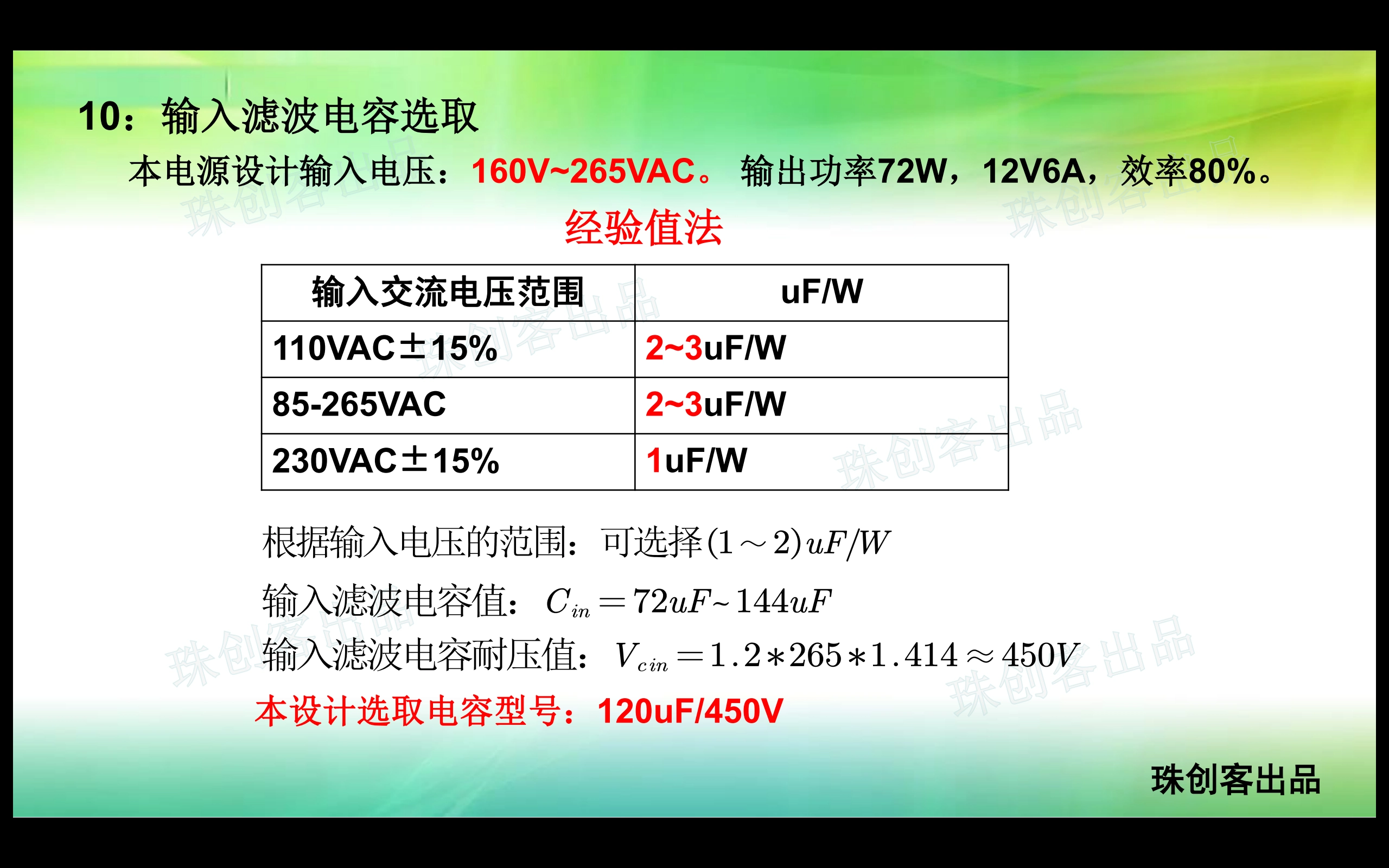

10.输入滤波电容
- 120uF/450V

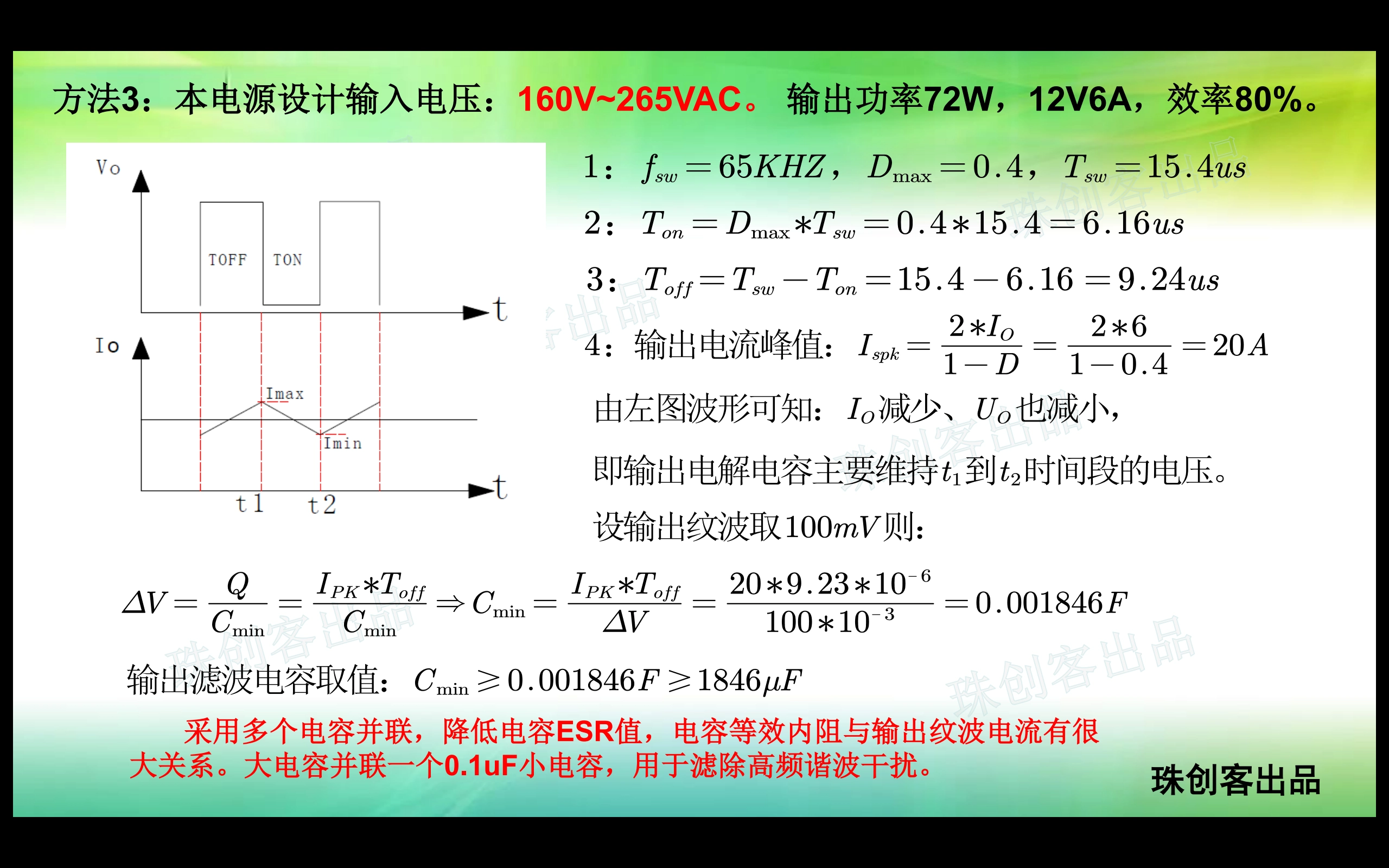

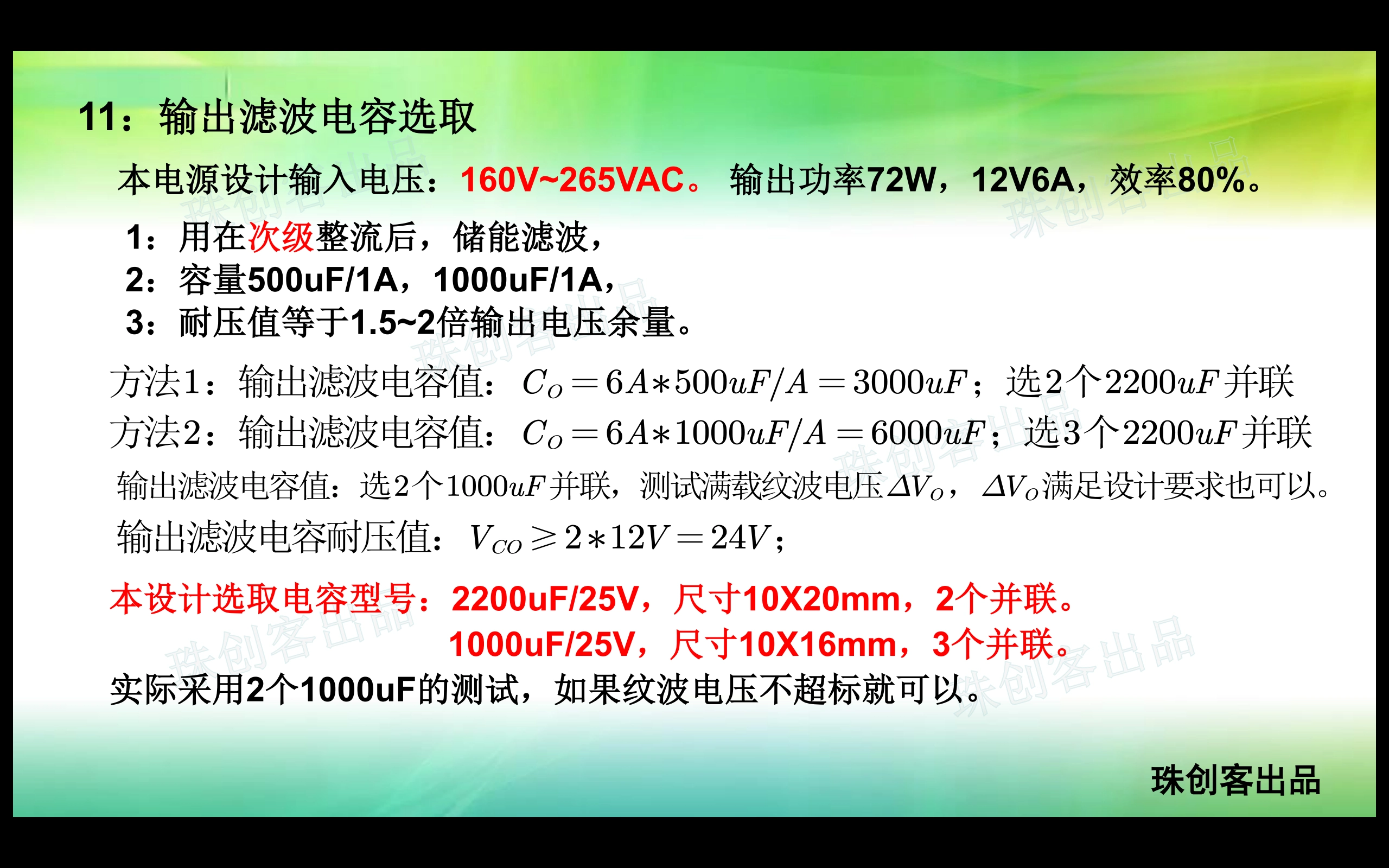

11.输出滤波电容
- 1000uF/25V 四个并联
